(株)東洋アソシエイツ Mr.MEISTER 万能精密旋盤 Compact7 (取り寄せ品)

万能精密旋盤コンパクト7

Mr.Meister 試作品開発や研究開発品の加工など、幅広い活用が出来る卓上旋盤です。
今まで外注に委託していた加工を、ご自身で行ってみませんか?

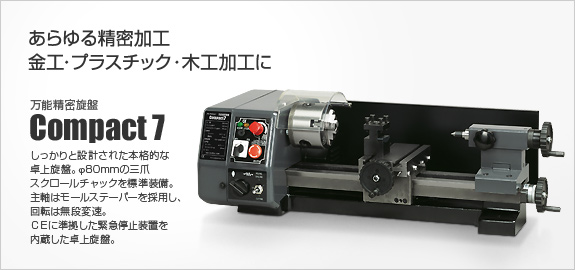

コンパクト7 本体

製品概要

万能精密旋盤コンパクト7は、工場の汎用旋盤と同等の加工ができるコンパクト旋盤です。スピードコントロールが無段階変速でき、アルミや真鍮だけでなく、難作材の切削も可能です。基本的な旋削はもちろんのこと、チェンジギアを交換すれば、ネジ切削も行えます。材料の大小はあっても旋盤として必要なスペックを備えた万能精密旋盤コンパクト7があれば、あらゆる精密加工が行えます。また、旋盤は使ったことがない人やはじめてみたい人にも親切で使いやすい一台です。

大型の普通旋盤などが使えないオフィスから、工場に至るまで、大学や研究所などの試作品造りや研究機材製作まで、
はば広い用途にお使いいただけます。

コンパクト7



こちらの商品はできればお引取りにてお願い致します。この商品は「送料無料対象外・均一送料対象外」です。
送る場合は別途送料が発生いたします。
※銀行振込、コンビニ払い時に限り送料無料にて発送させていただきます。

(株)東洋アソシエイツ Mr.MEISTER 万能精密旋盤 Compact7 (取り寄せ品)

価格:

107,525円 (税抜 97,750円)

購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる

シンプルで簡単な無段変速、そして緊急停止ボタンを配した安全設計。

欧州CE規格に準拠した安全設計。緊急停止機能を内蔵しています。旋盤コントロールの他にミーリングアタッチメント(オプション)を装着した状態でのコントロールもこのパネルで一括して行えます。


コンパクト7 緊急スイッチ
モーターパワーを確実に伝達
回転速度は電子制御による無段階変速。モーターの駆動は、タイミングベルトによって主軸プーリーに確実に伝達されます。またチェンジギア(オプション)により多種のネジ切削が行えます。
チェンジギアセット(メーター用)No.66084を組み込めば、1.25/1.0/0.8/0.75/0.7/0.5mmピッチのネジ切削が行えます。
ネジ切削にはネジ切り用バイトが必要です。

コンパクト7 モーター
三爪スクロールチャックを標準装備。
φ80mmの三爪スクロールチャックが標準装備付属しています。また、逆爪も付属しています。オプションで生爪セットもご用意していますので、いろいろな局面での加工が行えます。正爪時:φ3~22mm 逆爪時:φ22~63mm。 コンパクト7 チャック
ミーリングテーブルにもなるクロススライドを標準装備。
クロススライドには標準で二面刃物台が取り付けられています。二面刃物台の片面は刃高が微調整できるようになっています。この旋盤は、普通の旋盤とは少し異なるクロススライドをもっています。これは、オプションのミーリングアタッチメントを使ってフライス加工が行えるように特別に設計されたクロススライドのためです。その他にもバーチカルスライドアタッチメントなど、豊富なオプションを装着できます。 コンパクト7 刃物台
シンプルで使いやすい心押台。
工作内容に合わせてワークを押し支えたり、ドリルチャック(オプション)を使って穴あけ加工が行えます。 シンプルで使いやすい心押台はMT−1のクイルを備えています。レースセンターも付属しています。 コンパクト7 心押台
スプラッシュガード標準装備
切りくずの飛散防止が行えるスプラッシュガードも標準装備しています。 コンパクト7 ガード

豊富なオプションアタッチメント
ミーリングアタッチメントを初めとする多種多様のアタッチメントを用意しています。
パッケージ内容

・万能精密旋盤コンパクト7本体
・三爪スクロールチャック
・逆爪3ヶセット
・二面刃物台
・レースセンター
・Tスロットナット
・ハイス切削バイト8mm角(直剣)
・スプラッシュガード
・油差し
・敷き板
・標準工具一式
・取扱説明書

パッケージング

製品は動作確認・各部調整改良・清掃・メンテナンスを行いパッケージングして発送しています。



製品仕様
心間 250mm
心高 75mm
上振り クロススライド 74mm
ベッド 150mm
回転速度 無段変速
100~2,000min-1
[回転/分]
主軸 MT-2
主軸貫通孔 φ10.2mm
刃物台 8x8mm角用
心押台 クイルトラベル 20mm
MT-1
親ネジ M10×1.5mm
自動送り 0.05mm/rev
0.10mm/rev ※1
送りハンドル ヨコ送り 0.02mm/目盛 50回転
タテ送り 0.05mm/目盛 30回転
ネジ切削 可能 ※1
自重 23.0kg
電源 100V 50/60Hz 150W
本体寸法 W640×D270×H210mm
製品仕様(三爪スクロールチャック)
直径 φ80mm
《詳細はここ》

※1:別売のチェンジギアセットが必要
